Guía de instalación
Pebble Plus • Bus RS-485
Guía de cableado e instalación RS-485
Esta página explica el estándar RS-485, el emparejamiento de cable recomendado, la topología del bus, la terminación y las mejores prácticas de conexiones impermeables para tendidos de sensores Pebble Plus.
Reglas rápidas de RS-485
Si solo lee una sección, lea esta.
Solo conexión en cadena (sin estrella)
Ejecute una línea troncal desde el controlador a través de cada conexión/sensor en secuencia. Evite divisiones en estrella y ramales largos.
Trence A/B como par
Use Cat5/Cat6 o un par trenzado para RS-485 A y B. Mantenga A/B juntos para rechazo de ruido.
Terminar en los extremos
Pebble Plus incluye terminación RS485 del lado del controlador como hardware estándar. Considere Pebble Plus como un terminador de extremo y agregue una sola resistencia de 120Ω entre A↔B en el nodo final.
Mantenga cortos los ramales
Si ramifica desde una troncal hacia un sensor, mantenga esa rama corta (idealmente menos de 30 cm / 12 pulgadas).
Separar de alto voltaje
Mantenga RS-485 alejado de líneas de CA, bombas, motores y largos recorridos paralelos de potencia cuando sea posible.
Conecte blindaje/drenaje a tierra solo en un extremo
Si usa cable blindado, no deje flotante el cable de drenaje. Conéctelo a Tierra en el extremo del controlador (punto único).
Estándar de cableado de campo
Estas son las reglas de instalación que previenen la mayoría de las fallas de comunicación intermitentes.
Use férulas en cable trenzado
Evite colocar conductores trenzados sueltos directamente bajo terminales de tornillo cuando sea posible. Use férulas o terminales prensados adecuados para mejorar la confiabilidad del contacto y reducir fallas intermitentes.
Proporcione alivio de tensión
Cada gabinete y conexión debe impedir que el movimiento del cable tire de la conexión del terminal. Un cable que parece ajustado aún puede volverse intermitente con vibración o manipulación.
Lleve una referencia común
Cuando los sensores se alimentan en el mismo tendido, mantenga Tierra / referencia común continua de extremo a extremo. No dependa solo de RS-485 A/B si la instalación también comparte alimentación.
Etiquete ambos extremos antes de energizar
Marque A, B, + y GND en ambos extremos antes de conectar alimentación. Muchos problemas de campo provienen de polaridades invertidas o etiquetado mezclado entre dispositivos.
Mantener un solo estándar de polaridad
Elija una convención de polaridad A/B y manténgala consistente en cada Pebble, conexión, sensor y diagrama. Nunca “invierta según sea necesario” por nodo.
Revisar voltaje en el extremo remoto bajo carga
Un sensor puede parecer correctamente cableado y aun así fallar si la alimentación en el extremo remoto cae bajo carga. Mida el voltaje en el nodo remoto mientras el sistema está energizado.
Topología recomendada
Pebble Plus usa un cable troncal y conexiones IP68 para encadenar sensores. Una conexión en T solo es aceptable cuando la troncal continúa a través de ella y la rama al sensor permanece corta.
Cómo leer esto:
Una conexión en T es aceptable solo cuando la troncal principal continúa a través de la conexión y la rama al sensor se mantiene muy corta. Si un punto se divide en múltiples ramas largas, ya no es un bus en cadena adecuado.
Controlador (Pebble Plus)
RS-485 A/B + alimentación en gabinete • TERM (extremo 1)
Conexión IP68 (recta/T)
La troncal continúa • ramal del sensor corto
Nodo de sensor 1
Principal o reserva • una abertura de tanque por sensor
Nodo final del sensor (último)
TERM (extremo 2) • 120Ω entre A↔B solo en el último nodo
Cómo leer este diagrama:
Una conexión en T es aceptable solo cuando la troncal principal continúa a través de la conexión y la rama al sensor se mantiene muy corta. Si un punto se divide en múltiples ramas largas, ya no es un bus en cadena adecuado.

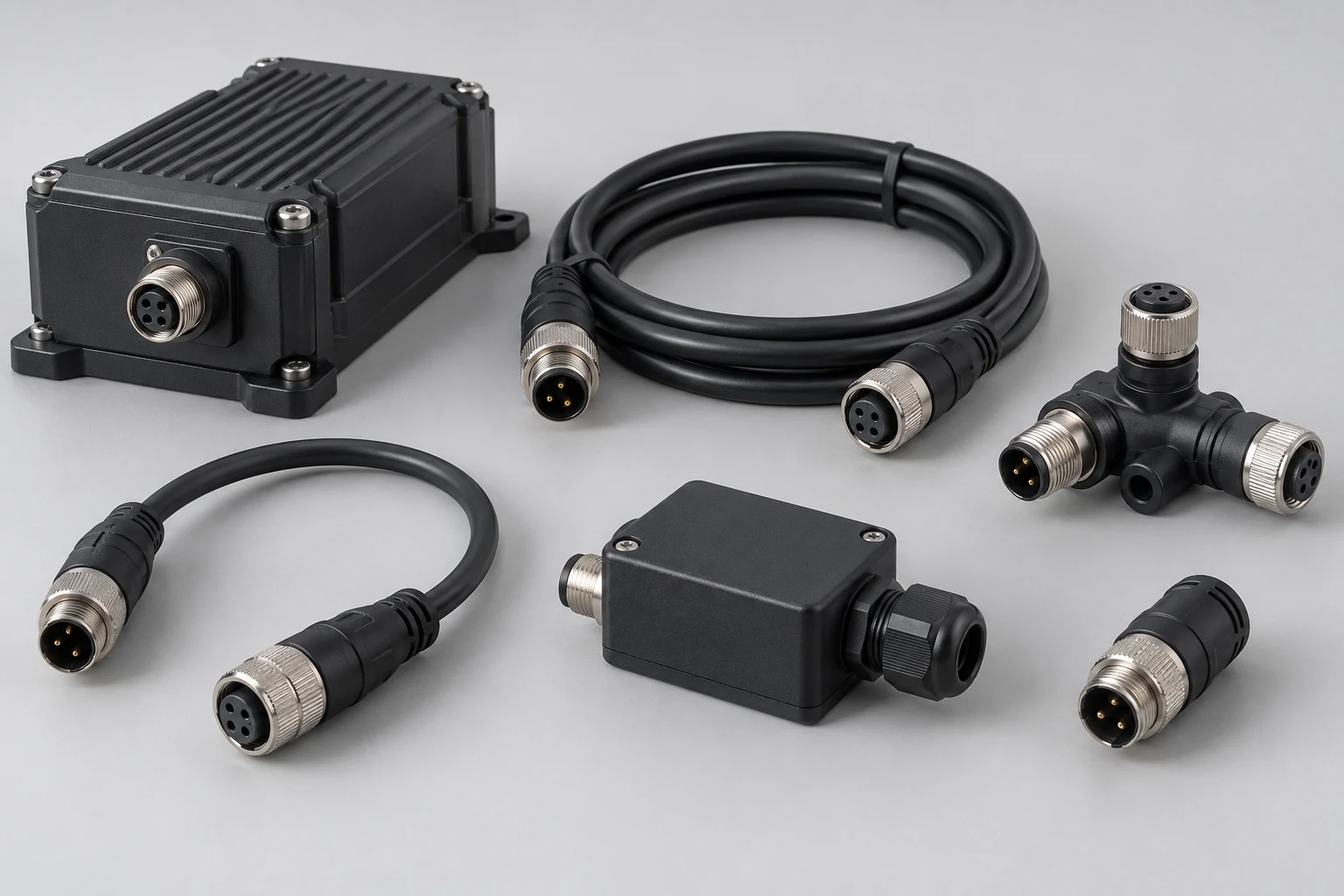

Conexiones IP68:
Use conexiones impermeables para continuidad de la troncal. Evite cableado en estrella. Mantenga polaridad A/B consistente en cada conexión.
Cable:
Se recomienda Cat5/Cat6 para RS-485 (pares trenzados). Si alimenta sensores en el mismo tendido, asegúrese de que el calibre del conductor sea adecuado para reducir la caída de voltaje.
Topología: hacer / no hacer
Esta comparación visual muestra la diferencia entre una troncal RS-485 saludable, un ramal corto en T aceptable y una topología en estrella que probablemente cause fallas de comunicación.
Pebble Plus normalmente se instala en un extremo físico de la troncal RS485. La terminación del lado del controlador está incorporada en el hardware Pebble Plus. Agregue el segundo terminador de 120Ω solo en el nodo final.
Regla rápida:
Una troncal continua es correcta. Una rama corta desde una T puede ser aceptable. Múltiples ramas largas desde un punto no son un bus RS-485 adecuado y deben tratarse como una estrella.

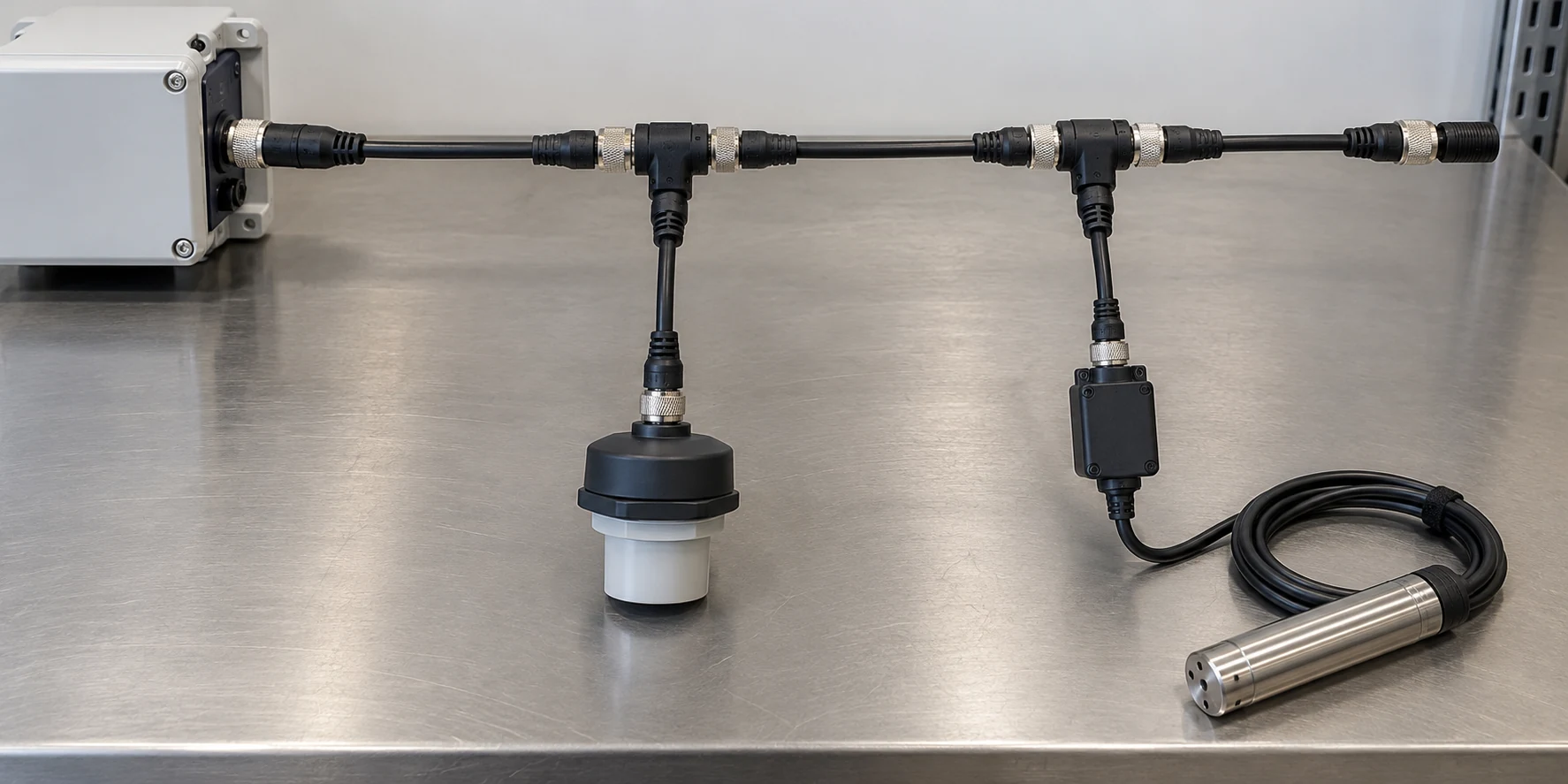

Correcto: troncal lineal
Diseño RS-485 preferido
Controlador → nodo → nodo → nodo final. La línea de comunicación permanece continua de un extremo del bus al otro.
Aceptable: ramal corto en T
Solo cuando la troncal continúa a través
Una T es aceptable solo si la troncal principal continúa a través de la conexión y la bajada al sensor se mantiene muy corta.
Incorrecto: división en estrella
Evite múltiples ramas largas
Si un punto alimenta varias ramas largas, el diseño se convierte en estrella. Esto puede causar reflexiones, temporización inestable y fallas intermitentes de comunicación.
Troncal RS-485 principal
Nodo saludable en una troncal correcta
Ramal corto en T aceptable
Diseño problemático / rama en estrella
Importante:
Si la instalación realmente requiere múltiples ramas largas, use un repetidor o hub RS-485 adecuado para que cada rama se convierta en su propio segmento administrado en lugar de una estrella pasiva.
Nota de hardware de Pebble Plus:
Pebble Plus usa un módulo de interfaz MAX485 estándar con una resistencia de terminación RS485 de 120Ω instalada del lado del controlador. En el diseño normal de Pebble Plus, esto cuenta como un terminador de extremo. Instale solo una resistencia adicional de 120Ω en el nodo final del bus.
Emparejamiento Cat5/Cat6 recomendado
Un plan simple de emparejamiento reduce el ruido y los errores del instalador.
| Par | Usar | Notas |
|---|---|---|
| Par 1 | RS-485 A / RS-485 B | Deben estar trenzados juntos; mantenga la polaridad consistente de extremo a extremo. |
| Par 2 | +12V / GND | Trence alimentación y tierra para reducir el área del lazo. Vigile la caída de voltaje en tendidos largos. |
| Par 3 | Reserva / uso futuro | Opcional: líneas reservadas para futuros disparadores de sensores o expansiones. |
| Par 4 | Blindaje / drenaje (si existe) o conductores de repuesto | Si es blindado, conecte el drenaje/blindaje a Tierra solo en el extremo del controlador (punto único). |
Consejo:
Etiquete ambos extremos de la troncal (A/B y +/GND) antes de pasar el cable. La mayoría de los problemas de cableado son inversiones de polaridad o continuidad rota en conexiones.
Estándar de campo:
Para instalaciones permanentes, use férulas en cable trenzado, mantenga Tierra/referencia común continua cuando se comparta alimentación y proporcione alivio de tensión en cada gabinete y conexión.
Terminación y estabilidad
Si las lecturas son inestables o faltan nodos, revise primero la terminación y la topología.
Dónde va la terminación
Pebble Plus incluye la resistencia de terminación RS485 del lado del controlador como parte del hardware estándar. Trate Pebble Plus como un extremo físico de la troncal y coloque una sola resistencia de 120Ω entre A↔B en el nodo final. No agregue otro terminador del lado del controlador salvo que la terminación incorporada haya sido retirada o deshabilitada intencionalmente.
Evite ramales largos
Una rama larga actúa como antena y causa reflexiones. Mantenga cortos los ramales de sensor y mantenga la troncal continua.
Nota: banco vs campo:
Una configuración de banco muy corta puede parecer funcionar sin terminación adecuada en los extremos. Las instalaciones finales deben seguir el estándar completo de troncal: conexión en cadena de extremo a extremo, ramales cortos y 120Ω solo en los dos extremos físicos.
- A/B invertidos: Si un nodo lee y otros no, es común que haya una inversión de polaridad en una conexión.
- Cableado en estrella: Si un punto se divide en múltiples ramas largas, el bus puede sufrir reflexiones y fallas intermitentes de comunicación aunque el cable se vea ordenado y todos los nodos tengan alimentación.
- Sin terminación: Síntomas: lecturas inestables, desconexiones, solo funciona a corta distancia.
- Drenaje flotante: Un blindaje/drenaje flotante puede inyectar ruido. Conéctelo a tierra en un extremo.
- Caída de alimentación: Tendidos largos de alimentación con calibre pequeño hacen que los sensores sufran caídas de voltaje. Revise el voltaje en el extremo lejano bajo carga.
Lista de verificación de comunicación muerta
Use esto en orden antes de reemplazar hardware.
1. Revisar la alimentación en el nodo lejano
Mida el voltaje de alimentación en el sensor o módulo remoto mientras esté energizado. No asuma que el voltaje en el controlador es igual en el extremo lejano.
2. Revisar la polaridad A/B en cada conexión
Una conexión invertida es suficiente para que desaparezca un nodo. Confirme que A siga siendo A y B siga siendo B de extremo a extremo.
3. Revisar continuidad y presión del conector
Un cable puede parecer bien colocado y aun así hacer mal contacto. Vuelva a asentar conductores, revise férulas e inspeccione hebras parcialmente prensadas.
4. Confirmar la ubicación de terminación
Termine solo los dos extremos físicos de la troncal. Demasiada o muy poca terminación puede causar comportamiento inestable.
5. Aislar el bus
Desconecte ramas o dispositivos hasta que responda un nodo conocido como bueno. Luego vuelva a conectar un segmento a la vez para encontrar la falla.
6. Volver a revisar la topología
Si la comunicación vuelve cuando se simplifica el cableado, sospeche de una topología en estrella, ramal largo, mala conexión o longitud excesiva de rama.
Recordatorio:
Una desconexión/reconexión temporal puede restaurar la comunicación, pero eso suele apuntar a un problema de cableado, contacto, tierra o topología, no a que la instalación original sea estable.
Ecosistema RS-485 de Pebble Plus
Pebble Plus puede leer directamente sensores RS-485 nativos y también puede expandirse mediante módulos RS-485 para sensores analógicos y monitoreo de tapa de tanque.
Sensores RS-485 nativos
Preferido para instalaciones nuevas. Sensores como Pebble-A01, Pebble-A02 y Pebble-300 RS485 se conectan directamente al bus RS485 de Pebble Plus.
Módulo analógico
Use el Módulo analógico Pebble cuando el sensor de campo entregue voltaje o corriente, como 0–10V o 4–20mA. El módulo convierte esas lecturas en datos RS485 para Pebble Plus.
Módulo de interruptor de tapa de tanque
Use el Módulo de tapa de tanque Pebble para interruptores de tapa, interruptores flotantes, contactos secos o estados de alarma abierto/cerrado. Un módulo puede monitorear múltiples entradas de interruptor.
Módulo analógico Pebble:
Conecta sensores compatibles de salida analógica a Pebble Plus. Útil para instalaciones de actualización, transmisores de presión existentes, entornos tipo PLC y sensores de salida 4–20mA / voltaje.
Módulo de tapa de tanque Pebble:
Lee interruptores de tapa de tanque, contactos secos, estados de tapa abierta, interruptores flotantes y contactos de alarma mediante el bus RS485. Recomendado cuando la instalación necesita monitoreo de acceso/seguridad o estado además de medición de nivel.
Regla de selección:
Para instalaciones nuevas de sensores de nivel, elija RS485 nativo cuando esté disponible. Use el módulo analógico cuando el sensor o equipo existente del sitio solo proporcione salida analógica de voltaje/corriente. Use el módulo de tapa de tanque cuando necesite monitoreo de interruptores abierto/cerrado en lugar de medición de nivel.
Notas específicas del sensor
Estas secciones son a las que enlaza el botón “Ver especificaciones”.

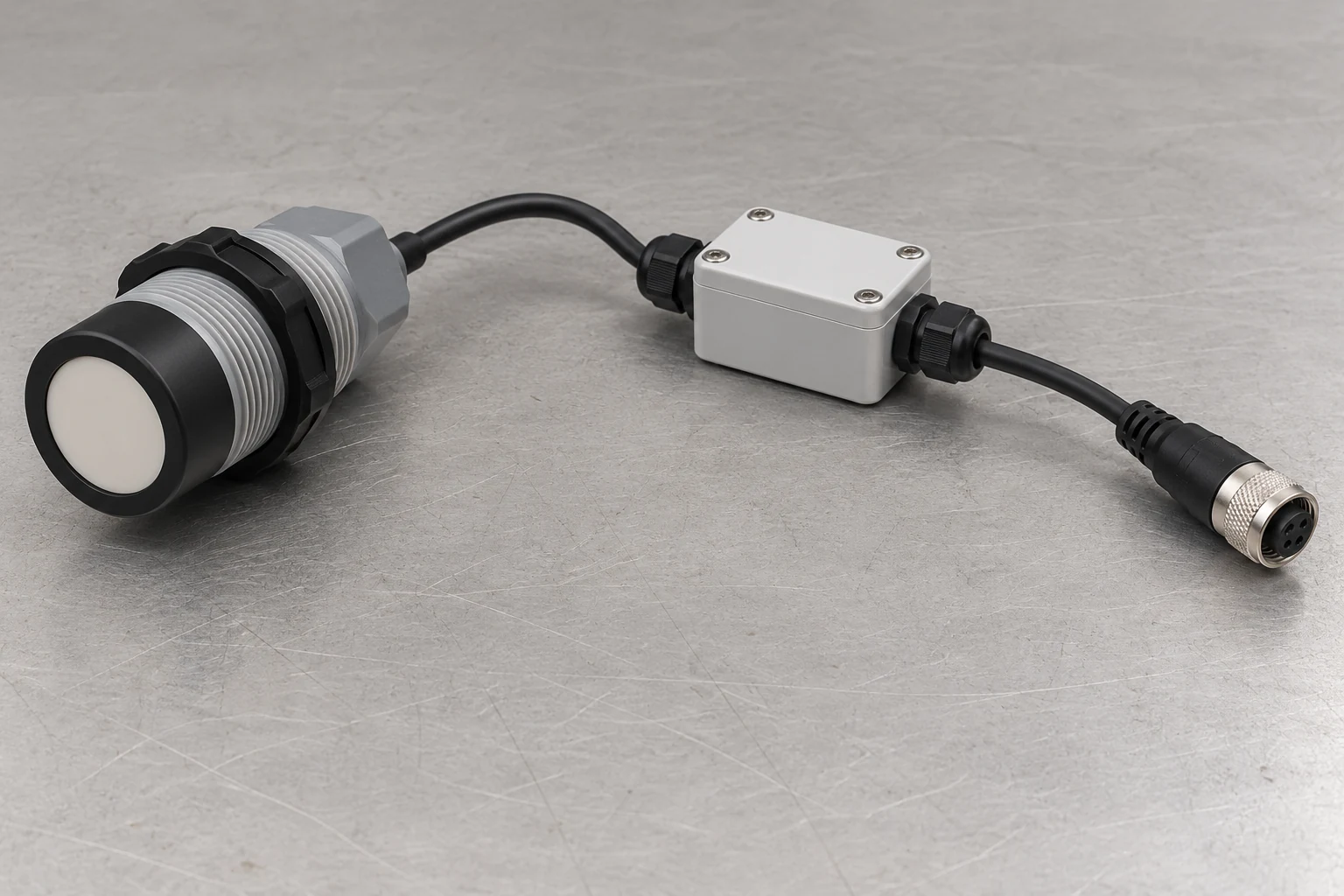

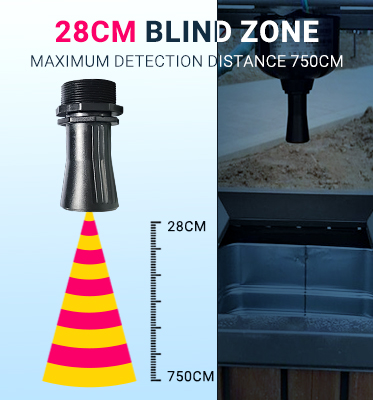

Ultrasónico, opción RS-485
Ultrasónico de tapa de tanque. Confirme que compró la variante de salida RS-485 para uso en bus.
Notas de instalación
Monte en la abertura del tanque. Mantenga el bus en cadena. Si usa una conexión en T, mantenga corto el ramal hacia el sensor. Termine solo en el nodo final.
Qué verificar
Tipo de salida (RS-485), voltaje de alimentación y que la polaridad A/B sea consistente en cada conexión.

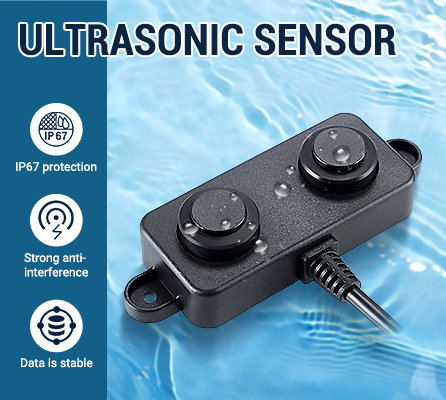

Ultrasónico, zona ciega de 3 cm
Salidas según variante. Confirme que recibió la versión RS-485 si se desplegará en el bus Pebble Plus.
Notas de instalación
Respete la zona ciega cerca de la cara del transductor. Si usa la variante RS-485, siga las mismas reglas del bus: par trenzado A/B y terminación solo en los extremos.
Qué verificar
Tipo de salida de la variante, voltaje de alimentación y alimentación estable en el extremo lejano bajo carga (evite caídas de voltaje).

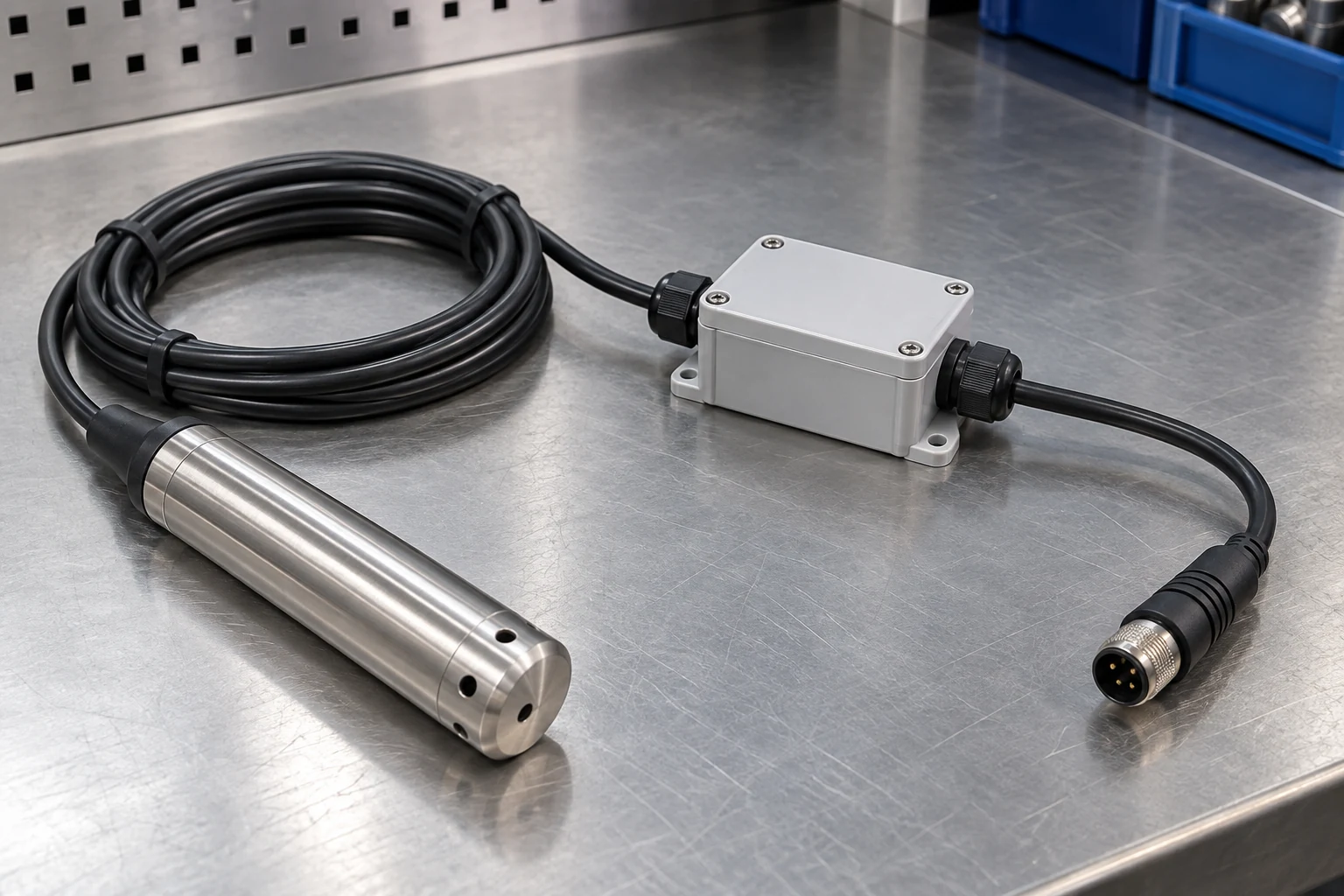

Hidrostático / sumergible, opción RS-485
Familia de transmisores sumergibles. Confirme la variante RS-485/Modbus (muchos también se venden como 4–20mA).
Notas de instalación
Este no es un ultrasónico de tapa de tanque. Se instala dentro del tanque. Confirme el tipo de salida y los requisitos de alimentación antes de cablearlo al bus RS-485.
Qué verificar
Salida (RS-485 vs analógica), direccionamiento del bus (si aplica) y alivio de tensión impermeable en los puntos de entrada.
Volver a instrucciones del dispositivo
Consejo: enlace directamente a una sección de sensor usando anclas, por ejemplo /site/rs485-guide#dypa01a
